可控硅触发板 可控硅模块
单相可控硅晶闸管触发板
● 全数字化控制,稳定性高
● 具备多种模拟量输入接口
● 高分辨率调节输出
● 重载设计,过载能力强
● 可触发2000A(触发电流75mA)以下晶闸管可控硅

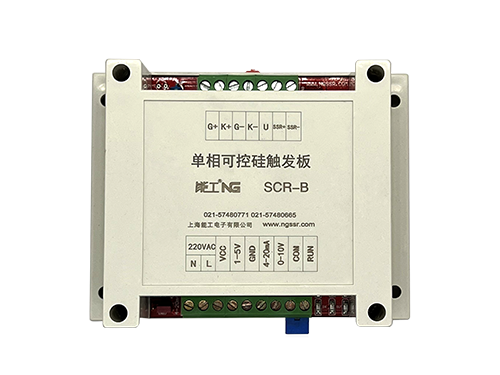

SCR单相可控硅晶闸管触发板


SCR-B型可控硅触发板是采用ARM,32位性能单片机作为控制来触发可控硅实现交流调压和调功。控制板采用十位A/D,输出线性化程度高,输出起控点低。,对负载实现无级调节。

广泛用于可控硅整流调节,对变压器的一次侧二次侧进行调压、焊机、控温、励磁等场合。

产品特点:

● 全数字电路控制,32位ARM芯片,稳定性高。

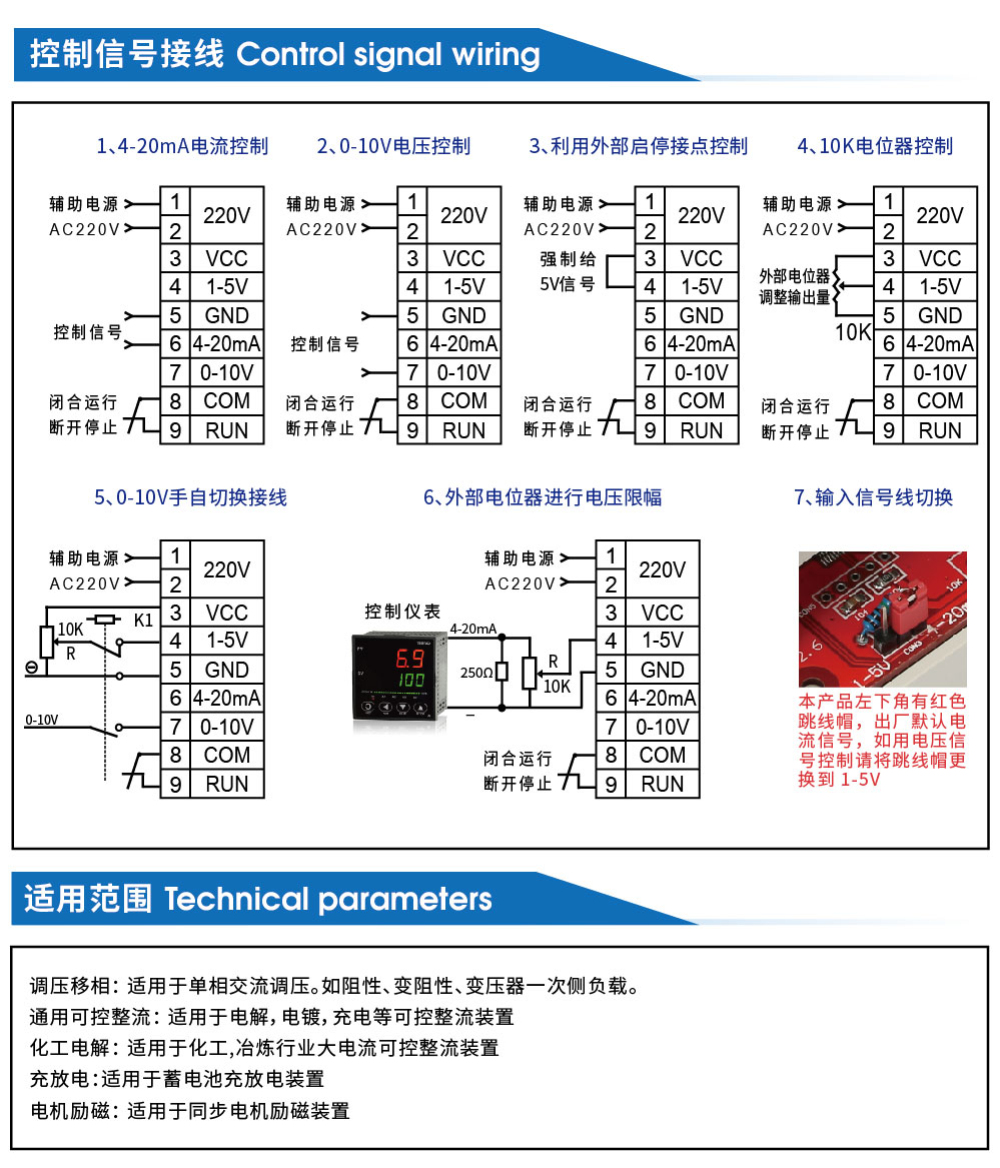

● 多种输入控制模式:DC4~20mA、DC1~5V、DC0~10V、电位器

● 工作电压宽,输入工作线电压最低可达额定电压的4%,其控制精度基本不变。

● 多脉冲触发,具备极强的抗干扰能力。

● 触发功率大,可直接触发2000A的晶闸管

● 可控硅触发精度2000,适合高精度高要求场合

● 软起功能(软起时间需订货说明),减小负载在通电时的瞬间冲击电流,有效保护调压器安全,延长负载寿命

● 各输入控制端与强电主回路之间为全隔离设计,绝缘介质耐压大于2000VAC

● 接线简单,维护方便

● 主电路与控制电路实现全隔离,安全可靠
